リモートI/O RIO series

単軸、多軸のモーションパフォーマンスをご提供 RIO series

Ethernetを通してデジタルI/OとアナログI/Oを制御する“リモートI/O”ことRIOシリーズ。単体で使用しても、複数で使用しても、またモーションコントローラと組み合わせるなど様々な使用が可能です。

メーカーサイト

概要

Ethernetを通してデジタルI/OとアナログI/Oを制御する“リモートI/O”ことRIOシリーズ。単体で使用しても、複数で使用しても、またモーションコントローラと組み合わせるなど様々な使用が可能です。

10つの特徴があります。
1)アナログとデジタルI/Oを搭載
2)100Base-T EthernetとRS-232シリアルポートを搭載
3)コンパクトDMC-471XXであれば約100x110x35mm
4)コストパフォーマンスアナログ入力8、出力8。デジタル入力40、出力24のモデルもあります
5)PID制御とパルス・カウンタアナログ信号をPIDで調整できます
6)Modbus/TCPと連携できます
7)Ethernetでデータ収集が可能
8)Webインターフェースで現在情報を確認。メール機能でイベント発生を通知
9)2つの結線方法D-Subコネクタと端子台タイプがあります
10)カスタマイズ大量に使用する場合に特注品設計に応じます

RIO-471xx シリーズ

RIO-471xx シリーズ

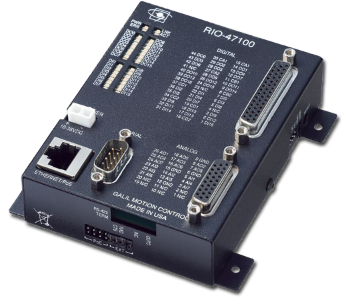

〇RIO-471xx シリーズ
RIO-471xxは、スマートで使いやすく、イーサネットを備えたコンパクトなPLCです。I / Oロジックを処理するための高速RISCプロセッサが含まれており、ガリルの直感的なコマンド言語を使用するか、ガリルのラダーインターフェース・ソフトウェアを使用してプログラムを作成できます。

RIO-47100シリーズは、8つのアナログ入力と8つのアナログ出力、16のフォトカプラ入力、8つの高出力フォトカプラ出力、8つのフォトカプラ出力を含む多数のアナログおよびデジタルI / Oを備えています。RIO-4710xは0-5VアナログI / Oを提供し、RIO-4712xは構成可能な+/-10V、+ / -5V、0-5V、または0-10VアナログI / Oを提供します。また、Modbus TCPマスターまたはスレーブとして動作するように構成でき、複数のRIOユニットをイーサネットネットワーク上に分散して、I / O拡張を可能にします。

RIO-471x0には、200行のプログラム空間、126個の変数、400個の配列要素、2個のPIDループ、および3個のイーサネットハンドルが含まれています。RIO-471x2は、400行のプログラム空間、254の変数、1000の配列要素、6つのPIDループ、および5つのイーサネットハンドルを含む拡張メモリを備えています。

RIO-47142モデルには、外部スイッチなしでRIOユニットのデイジーチェーン接続を可能にする2つのイーサネットポートを備えた内部スイッチがあります。また、ガリルのDMC-4000、DMC-4103、DMC-30000イーサネットモーションコントローラーなどの他のデバイスとも簡単に通信できます。

RIO-47162モデルは、D-Subブレークアウトと2つのイーサネットポートを備えた以前に提供されたRIO-471xxモデルのどれよりも多くのI / Oを備えています。RIO-47162には、40個のフォトカプラデジタル入力と24個のデジタル出力があり、合計64個のデジタルI / Oがあります。さらに、RIO-47162には8つのアナログ入力と8つのアナログ出力があります(16ビットADC / DACオプションが利用可能-12ビット標準)。

RIO-472xx シリーズ

RIO-471xx シリーズ

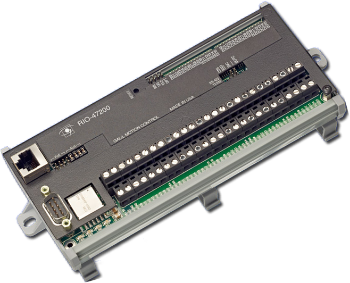

〇RIO-472xx シリーズ
RIO-472xxシリーズは、ネジ留め式端子とイーサネットを備えたDINレールマウントユニットです。

RIO-472xxシリーズは、16個の高出力フォトカプラデジタル出力、16個のフォトカプラデジタル入力、8個の12ビット0-5Vアナログ入力を含む多数のアナログおよびデジタルI / Oを備えています。また、Modbus TCPマスターまたはスレーブとして動作するように構成でき、複数のRIOユニットをイーサネットネットワーク上に分散して、I / O拡張を可能にします。

RIO-47200には、200行のプログラム空間、126個の変数、400個の配列要素、2個のPIDループ、および3個のイーサネットハンドルが含まれています。RIO-47202は、400行のプログラム空間、254の変数、1000の配列要素、6つのPIDループ、および5つのイーサネットハンドルを含む拡張メモリを備えています。

また、ガリルのDMC-4000、DMC-4103、DMC-30000イーサネットモーションコントローラーなどの他のデバイスとも簡単に通信できます。

RIO-473xx シリーズ

RIO-473xx シリーズ

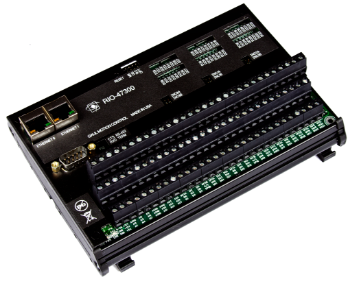

〇RIO-473xx
RIO-47300は、ネジ留め式端子とイーサネットを備えたDINレールマウントユニットです。

RIO-473xxは、48個の高出力フォトカプラデジタルI / O(72個の拡張I / Oオプション付き)、16個のユーザー構成可能なアナログI / O、およびデュアルイーサネットポートを含む多数のアナログおよびデジタルI / Oを備えています。RIO-47300は、400行のプログラム空間、254の変数、1000の配列要素、6つのPIDループ、および5つのイーサネットハンドルを含む拡張メモリを備えています。

RIO-47300モデルには、外部スイッチなしでRIOユニットのデイジーチェーン接続を可能にする2つのイーサネットポートを備えた内部スイッチがあります。また、ガリルのDMC-4000、DMC-4103、DMC-30000イーサネットモーションコントローラーなどの他のデバイスとも簡単に通信できます。

製品仕様

製品仕様

品番 RIO-47100 RIO-47120 RIO-47142 RIO-47162 RIO-47200 RIO-47202 RIO-47300
イーサネットポート数 1 1 2 2 1 1 2
シリアルポート RS-232 RS-232 RS-232 MicroUSB RS-232 RS-232 RS-232
RS-422 ポートオプション あり あり あり なし あり あり あり
電力 (DC) 18-36 V
PoE対応
18-36 V
PoE対応
9-48 V 9-48 V 18-36 V
PoE対応
18-36 V
PoE対応
9-48 V
寸法(mm) 98.6 ×
106.7 ×
27.9
98.6 ×
106.7 ×
27.9
98.6 ×
106.7 ×
27.9
98.6 ×
118.1×
27.9
207.0 ×
89.4 ×
53.3
DIN トレイ付
207.0 ×
89.4 ×
53.3
DIN トレイ付
181.4 ×
125.5×
70.9
DIN トレイ付

I/O仕様

品番 RIO-47100 RIO-47120 RIO-47142 RIO-47162 RIO-47200 RIO-47202 RIO-47300
デジタル入力数
(フォトカプラ)
16 16 16 40 16 16 24
デジタル出力数
(25mA,シンク,フォトカプラ)
8 8 0 0 0 0 0
デジタル出力数
(500mA,ソース,フォトカプ)
8 8 16 0 16 16 24
デジタル入力数
(300mA,ソース)
0 0 0 24 0 0 0
アナログ入力数(12bit***)
0-5V
8 0 0 0 8 8* 0
アナログ出力数(12bit***)
0-5V
8 0 0 0 0 0** 0
アナログ入力数(12bit***)
ユニポーラ:0-5V
バイポーラ:±10V、±5V
0 8 8 8 0 0** 8
アナログ出力数(12bit***)
ユニポーラ:0-5V
バイポーラ:±10V
0 8 8 8 0 0** 8

*0~5Vのアナログ入力をデフォルトとしています。設定可能なアナログ入力オプションがあります。
**アナログ出力はありません。0-5Vアナログ出力または設定可能なアナログ出力オプションがあります。
***16bit対応オプションがあります。
