DMC-300xxシリーズ
モータドライバ内蔵可能な省スペース1軸モーションコントローラ

 DMC-300xxシリーズは、従来のガリル1軸モーションコントローラに比べ高速化され、800Wのブラシ/ブラシレスモータドライバやステッピングモータドライバを内蔵したタイプもご用意。ドライバ内蔵で省スペース・省配線を実現しています。



 詳細な仕様(英文)はこちら
 マニュアル(英文)はこちら

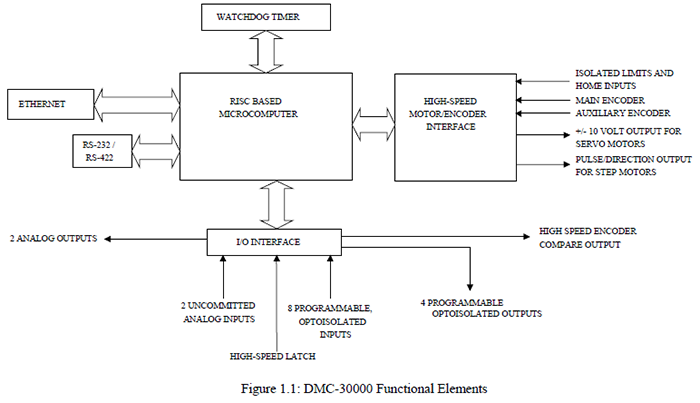

 DMC-30000モーションコントローラは、ガリル最新世代の1軸モーションコントローラです。本体形状はカードタイプとボックスタイプとがあります。 パルスモータやサーボモータのドライバと接続可能です。さらに最大800Wのモータドライバ(アンプ)を小さなDMC-30000に内蔵できるモデルも用意されています。

1)Ethernet 10/100Base-T、RS232ポート
2)汎用アナログ入力
3)15MHzのエンコーダ入力

動作はスタンドアロン(単独)動作とEthernet 10/100Base-TまたはRS232Cを使ってPCによる動作も可能です。

主な仕様

(画像クリックで拡大されます)

■1軸のコントロールが可能
■通信ポート:10/100BASE-T Ethernet ポート2つ(ハブ機能付きの為、カスケード接続可能です)とRS232ポート1つを搭載。
■オプションの内蔵モータドライバで最大800Wまで(定格10A 最大15A 20-80VDC)のブラシレスサーボモータが使えます。
■オプションでステッピングモータドライバを内蔵できます。
■最大制御速度:エンコーダ入力15MHz。SSI/BiSSエンコーダオプション、正弦波エンコーダオプションもあります。
■エンコーダ入力には、メインエンコーダ入力のほか、補助エンコーダ入力が用意され、二重ループにも使えます。
■マルチタスク:プログラムは最大4つを同時実行できるマルチタスク
■アナログ入力:2点の汎用アナログ入力と1点の汎用アナログ出力を用意。標準は12bitですが、オプションで16bitも選択可能。
■LS入力:前進端、後退端、原点の入力が可能
■デジタル入出力:入力8点、出力4点
■プログラム言語:200語以上の直感的な英語風コマンド群
■本体形状はCARDタイプのほかBOXタイプもオプションで対応可能
■対応OS:Windows、Mac OSXおよびLinuxに対応
■その他、ご希望の仕様などあれば、カスタム対応ができる場合がありますのでご相談ください

製品品番およびオプション

品  番 説  明
 DMC-30010-Card  1軸コントローラ基板タイプ(要5Vおよび+/-12V電源)
 DMC-30011-Card  1軸コントローラ基板タイプ(DC/DCコンバータ内蔵)
 DMC-30010-Box  1軸コントローラボックスタイプ(要5Vおよび+/-12V電源)
 DMC-30011-Box  1軸コントローラボックスタイプ(DC/DCコンバータ内蔵)
 DMC-30012-Box  1軸コントローラボックスタイプ(800WDCモータドライブ内蔵、20-80VDC電源入力)
 DMC-30016-Box  1軸コントローラボックスタイプ(パルスモータドライブ内蔵、12-30VDC電源入力)
 DMC-31xxx  正弦波エンコーダオプション(16bitADC)
 -ETL  ETL認定
 SER  SSIまたはBiSSエンコーダ入力オプション(メインとAUX)
 RTC  リアルタイムクロック(時計機能)オプション
 SR90  シャントレギュレータ
 ICS-48015-M  15-pinDHDコネクタ/端子台オス(エンコーダ)
 ICS-48044-M  44-pinDHDコネクタ/端子台オス(I/O)
 CABLE-15-1m  15-pinDHDオスコネクタ⇔バラ線 ケーブル長さ1メートル
 CABLE-44-1m  44-pinDHDオスコネクタ⇔バラ線 ケーブル長さ1メートル
 PCable-2pin-1m  コントローラ電源2-pinコネクタ付ケーブル 1メートル
 PCable-30010-1m  DMC-30010用電源4-pinコネクタ付ケーブル 1メートル
 PCable-30011-1m  DMC-30011用またはISCNTLオプション用電源2-pinコネクタ付ケーブル 1メートル
 MCable-4pin-1m  モータ用4-pinコネクタ付ケーブル 1メートル
 ICS-48115-F  15-pinDHDコネクタ/端子台メス
 ICS-48044-M  44-pinDHDコネクタ/端子台オス(I/O)
 ICS-48026-M  26-pinDHDコネクタ/端子台オス
 GalilSuite  通信及び動作評価ソフト (フル機能)
 GalilSuite-lite  通信及び動作評価ソフト (エディタ、ターミナル、ウォッチ機能のみ)
