ABシリーズドライバは、任意のサーボコントローラーからの+/- 10vアナログ入力を受け入れ、一部のモデルはSPIインターフェイスをサポートします。
アンプ構成は、モーター構成に応じて12v、24v、および48vの入力電圧をサポートし、さまざまなバージョンがDCモードなどの独自の動作機能をサポートします。

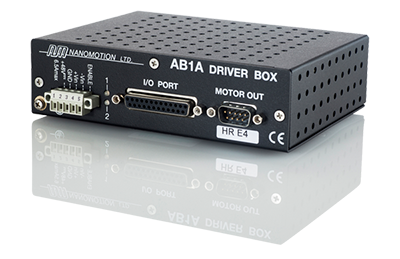

| 型式 | AB1A |
|---|---|
| 最大HRエレメント数 | 32（注文時に超音波モータのエレメント数をご連絡ください） |
| アナログ制御入力 | 入力電圧範囲:±10V 入力インピーダンス:10kΩ 入力ローパスフィルタ:2.7kHz |
| 電源入力 | DC+48V±5% 無負荷時消費電力:48VDC/125mA 最大消費電力:48VDC/6.5AMax |
| サイズ（LxWxH mm） | 150x110x40 |
| 質量(g） | 450 |
| 環境仕様 | 周囲温度:0～50℃ 保管時温度:-40～70℃ 湿度:0～80%RH （結露なきこと） |
| 型式 | AB2 |
|---|---|
| 最大HRエレメント数 | 16（注文時に超音波モータのエレメント数をご連絡ください） |
| アナログ制御入力 | 入力電圧範囲:±10V 入力インピーダンス:10kΩ 入力ローパスフィルタ:2.7kHz |
| 電源入力 | DC+24V±5% 無負荷時消費電力:24VDC/200mA 最大消費電力:24VDC/5AMax |
| サイズ（LxWxH mm） | 150x110x40 |
| 質量（g） | 450 |
| 環境仕様 | 周囲温度:0～50℃ 保管時温度:-40～70℃ 湿度:0～80%RH （結露なきこと） |
| 型式 | AB4 |
|---|---|
| 最大HRエレメント数 | 4（注文時に超音波モータのエレメント数をご連絡ください） |
| アナログ制御入力 | 入力電圧範囲:±10V 入力インピーダンス:10kΩ 入力ローパスフィルタ:2.7kHz |
| 電源入力 | DC+12V±5% 無負荷時消費電力:12VDC/300mA 最大消費電力:12VDC/3.5AMax |
| サイズ（LxWxH mm） | 95x81x32.4 |
| 質量(g) | 180 |
| 環境仕様 | 周囲温度:0～50℃ 保管時温度:-40～70℃ 湿度:0～80%RH （結露なきこと） |
| 型式 | AB5 |
|---|---|
| 最大HRエレメント数 | 32（注文時に超音波モータのエレメント数をご連絡ください） |
| アナログ制御入力 | 入力電圧範囲:±10V 入力インピーダンス:10kΩ 入力ローパスフィルタ:2.7kHz |
| 電源入力 | DC+24V±5% 無負荷時消費電力:24VDC/200mA 最大消費電力:24VDC/10AMax |
| サイズ（LxWxH mm） | 184x111x41 |
| 質量（g） | 450 |
| 環境仕様 | 周囲温度:0～50℃ 保管時温度:-40～70℃ 湿度:0～80%RH （結露なきこと） |
AB1AとAB5の制御信号と速度の相関は下記グラフのようになります。

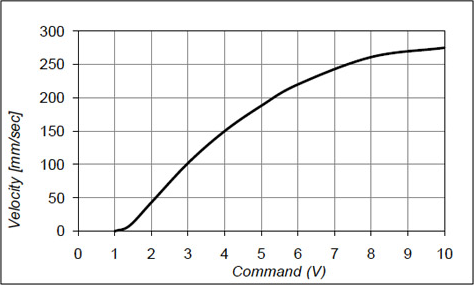

図:制御信号（電圧）と速度の関係（AB1A）
図:制御信号（電圧）と速度の関係（AB5）
